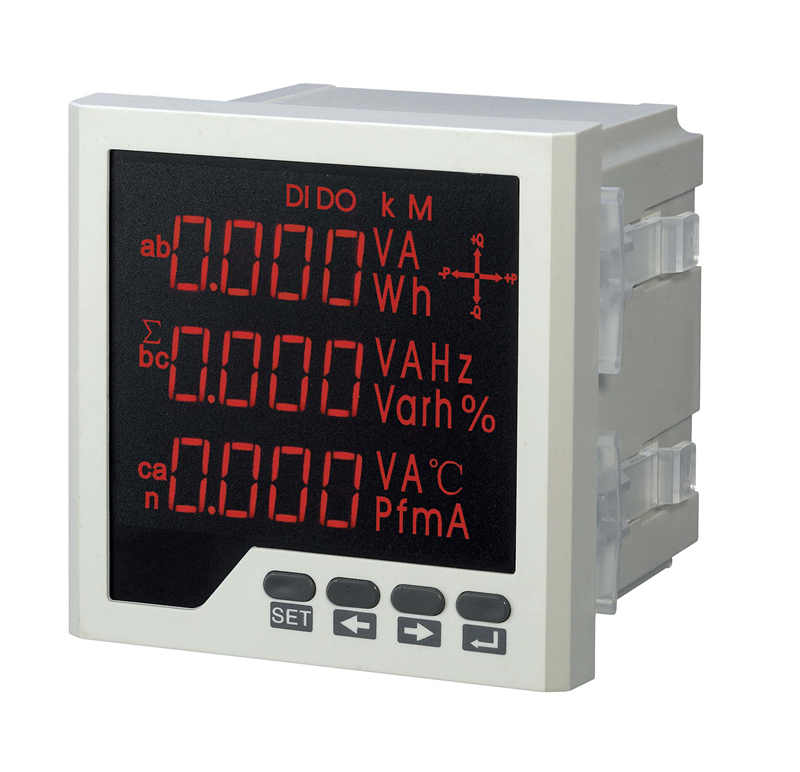

液晶數顯多功能監控儀表
多功能監控儀表是高性能的監控儀表，具有高精度電力參數實時測量、諧波測量、正反向有功/無功電能計量、分時電能計量、分時電能定時抄表、電力品質分析、實時波形顯示、事件記錄、需量等功能，并配置有豐富的輸入輸出接口可用于現場設備狀態的監測與控制，還集成了RS-485通訊接口，可與各種智能配電系統和能量管理系統集成，共享豐富的監測數據和電能質量數據。多功能監控儀表有著很高的性價比，可以直接取代常規電力變送器、測量儀表、電能計量表以及相關的輔助單元，應用領域非常廣泛，如能源管理系統、電力監控系統、工礦企業、公共設施、智能建筑和開關柜等配電網絡系統。
產品標準
GB/T 22264.1-2008 安裝式數字顯示電測量儀表 第1部分：定義和通用要求
GB/T 22264.7-2008 安裝式數字顯示電測量儀表 第7部分：多功能儀表的特殊要求
GB/T 22264.8-2008 安裝式數字顯示電測量儀表 第8部分：推薦的并驗方法
GB/T 17215.322-2008 交流電測量設備-特殊要求-第22部分：靜止式有功電能表(0.2S級和0.5S級)
GB/T 17215.323-2008 交流電測量設備-特殊要求-第23部分：靜止式無功電能表(2級和3級)
DL/T 614-2007 多功能電能表
GB14287-2005 電氣火災監控系統
GB50045-95 高層民用建筑設計防火規范
GB50054-95 低壓配電設計規范
GB50096 住宅設計規范
GB13955-2005 剩余電流動作保護裝置的安裝和運行
GB50016-2006 建筑設計防火規范

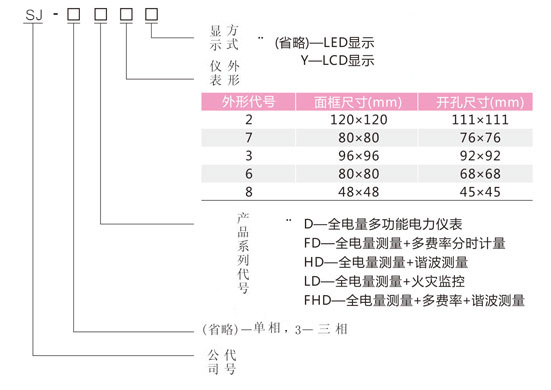

型號命名
性能特點
高精度測量三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、頻率等電參量
正反向有功/無功電能計量
分時電能計量、分時電能定時抄表
測量三相電壓、三相電流的總諧波畸變率(THD)，2-31次奇次諧波分量
提供數碼管或液晶顯示，本地數據查詢
菜單直觀，按鍵操作簡單
電流、電壓變比可編程
提供多回路的漏電流監控
提供多回路控制節點，可用于報警、跳閘等控制
支持消防聯動，遠程切斷故障回路
支持RS-485通訊，Modbus-RTU協議
支持開關量輸入、開關量輸出、模擬量變送輸出、電能脈沖輸出
安裝方便，接線簡單，工程量小
寬范圍交直流通用電源：AC/DC 80V~270V
可完成SCADA、PLC中多種通訊軟件的組網
技術指標
測量精度
電壓 0.5級
電流 0.5級
有功功率 0.5級
無功功率 0.5級
功率因數 0.5級
頻率 ±0.02Hz
有功電能 0.5S級或0.2S級
無功電能 1級或2級
信號輸入
接線方式 三相四線、三相三線
額定電壓 AC 57.7V、AC 100V、AC 220V、AC 380V
額定電流 AC 1A、AC 5A
過負載 電壓：1.2倍(持續)，2倍/1秒(瞬時)
電流：1.2倍(持續)，10倍/5秒(瞬時)
功耗 電壓：<1VA/相，電流：<0.4VA/相
阻抗 電壓：>300kΩ，電流：<20mΩ
頻率 45~65Hz
輔助電源
工作范圍 AC/DC：80V~270V
功耗 <4VA
功能模塊
通訊接口 支持1路RS-485通訊，Modbus-RTU協議
波特率：1200~9600bps，默認2400 bps
開關量輸入 支持4路干結點輸入
開關量輸出 支持3路繼電器輸出，容量：AC 250V/5A，DC 30V/5A
變送輸出 支持1路模擬量輸出：0/4~20mA或0~5/10V
電能脈沖輸出 支持2路電能脈沖輸出，常數：8000imp/KWh(Kvarh)
環境
工作溫度 -10℃~+55℃
存儲溫度 -25℃~+70℃
相對濕度 ≤93%，無腐蝕性氣體場所
海拔 ≤2500m
安全
絕緣電阻 >100MΩ
交流耐壓 AC 2KV
電磁兼容性能
靜電放電 4級
電快速瞬變脈沖群 4級
浪涌(沖擊) 4級
外形尺寸
面框尺寸(mm) 120×120；80×80；96×48；96×96；80×80；48×48；
開孔尺寸(mm ) 111×111；76×76；92×45；92×92；68×68；45×45；
