一、產品概述
SJD813智能數字式熱繼電器是一款智能型電動機綜合保護器，是傳統熱繼電器的升級換代產品。 SJD813智能數字式熱繼電器采用數字處理技術，高亮度LED顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、欠載、缺相、三相電流不平衡等故障。當發生上述故障時，內部繼電器觸點斷開，切斷電動機電源。

二、主要功能

  三、主要技術指標

四、操作指南

• 查看A、B、C三相電流

正常工作時顯示的是三相平均電流，按“Sel”鍵可以切換顯示A、B、C三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。

• 電動機額定電流值設置（整定電流）

長按“Sel”鍵2秒，顯示“設定”，用“”或“”鍵改變設定值（按住“”或“”鍵不放可連發），設置好后按“Sel”鍵退出設置狀態。

• 告警（保護）狀態恢復

發生過載、欠載、缺相或三相不平衡等告警時，會在顯示屏上顯示“過載”、“欠載”、“缺相”、“不平衡”等字樣，繼電器斷開，并且鎖定在斷開狀態。這時只要按“ 5 ”或“ 6 ”鍵即可從保護鎖定狀態恢復，系統技術。

• 參數設置

在顯示電流的狀態下，長按“”鍵5秒，進入參數設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“”或“”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“”或“”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。 內部參數代碼如下表所示 ：

五、基本工作原理

• 電流檢測

通過內置的電流互感器檢測負載電流，所以被保護電機的三根相線必須分別穿過電流互感器的三個小孔。

• 過載保護

當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數F13），繼電器斷開，切斷電動機電源。即過載動作時間是固定的。

• 欠載保護

當負載電流低于設定點（參數F14），并且持續時間達到設定的欠載動作時間時（參數F15），繼電器斷開，切斷電動機電源。此功能默認關閉，需要時請設置參數F15。
負載電流過小時，不進行欠載檢測，防止在電機斷電狀態產生誤動作。

• 三相不平衡保護

三相不平衡率的定義為：任一相電流與三相平均電流差值的絕對值，取其中的最大值，除以三相平均電流，即為三相不平衡率。
當三相不平衡率大于設定的三相不平衡動作點（參數F21），并且持續時間大于三相不平衡動作時間（參數F22）時，繼電器斷開，切斷電動機電源。
負載電流過小時，不進行三相不平衡檢測，防止在電機斷電狀態產生誤動作。

• 缺相保護

缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相的動作時間由參數F23設定，一般這個時間比三相不平衡動作時間（參數F22）要短。
負載電流過小時，不進行缺相檢測，防止在電機斷電狀態產生誤動作。

• 自動恢復

自動恢復功能的目的是為了在發生故障保護停機時，有機會自動恢復工作，防止無人值守的設備因為偶發性故障而長時間停機?？梢杂脜礔51、F52、F53自由設定自動恢復的行為：例如F51=3，F52=15，F53=60，其效果是：發生故障停機后，過15分鐘自動恢復（F52=15），這樣可以重試3次(F51=3)，如果故障重復發生3次以上，并且重復故障的間隔時間短于60分鐘(F53=60)，則鎖定在停機狀態，則需要人工恢復(按“”鍵或斷電)。
如果不需要自動恢復功能，只要將F51設為0。

• 時間繼電器功能

如果通過設定參數F61啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數F61設定，這時液晶顯示器上進行倒計數顯示。相當于一個延時啟動的時間繼電器功能。F61=0表示關閉時間繼電器功能。

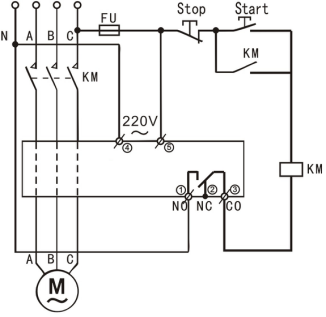

• 六、接線圖

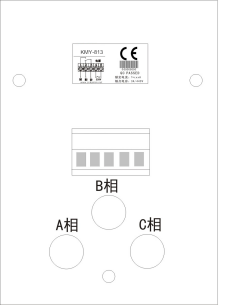

1. 1.如圖所示，電動機的三根相線分別穿過A、B、C三個孔。
2. 2.NO為內部繼電器常開點，NC為常閉點，CO為公共點。保護器在斷電狀態下，內部繼電器是在釋放狀態，1、3斷，2、3通，通電后，繼電器立即吸合（如果啟用了時間繼電器功能，則延時吸合，見參數F61），1、3通，2、3斷，控制接通電動機電源。當發生過載、欠載、缺相、三相不平衡等故障時，繼電器釋放，斷開電動機電源。

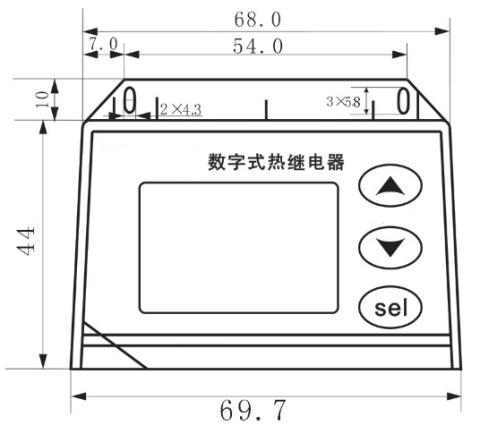

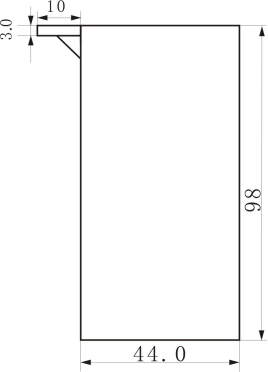

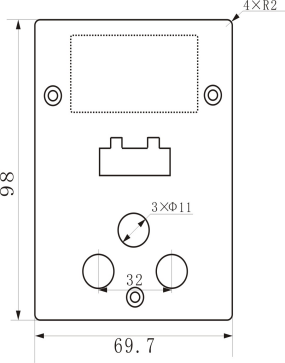

• 七、外形尺寸
•
